SYR Sicherheitsgruppe 24 SYRobloc DN 15, mit G1/2 Verschraubungen und 10 bar Sicherheitsventil, rohgelb 0024.15.002

SYR Sicherheitsgruppe 24 SYRobloc DN 15, mit G1/2 Verschraubungen und 10 bar Sicherheitsventil, rohgelb 0024.15.002

Die SYR Sicherheitsgruppe 24, DN 15 dient dem optimalen Schutz vor Drucküberschreitung in geschlossenen
Trinkwassererwärmern (TWE), entsprechend DIN 1988, Teil 2; DIN 4753, Teil 1 und DIN EN 1488.
Sie erfüllt die Schallschutzanforderungen nach DIN 4109 (Schallschutz im Hochbau) der Klasse 1
und enthält in kompakter Form alle Bauelemente, die nach DIN 1988 und DIN EN 1488 zur Ausrüstung
von TWE’s vorgeschrieben sind. Das Sicherheitsventil schützt den nachgeschalteten TWE und
der Rückflussverhinderer unterbindet das Rückfließen erwärmten Trinkwassers.

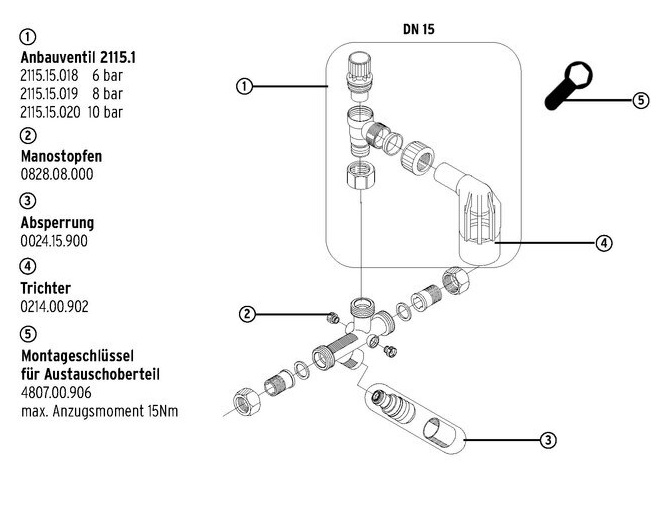

Die Sicherheitsgruppe 24, DN 15 besteht aus Absperrung, Rückflussverhinderer, Manometeranschluss
und Membran-Sicherheitsventil sowie Ablauftrichter. Das leicht austauschbare Membran-Sicherheitsventil
mit verschleißfestem Edelstahlsitz ist zur Anpassung an unterschiedliche Einbauverhältnisse durch einen
Verschraubungsanschluss um 360 Grad drehbar. Verschraubungen mit R ½"

Technische Daten:
Eingangsdruck: 10 bar nach DIN EN 1488
Betriebsdruck: max. 80% des Ansprechdrucks vom Sicherheitsventil
Betriebstemperatur: max. 30°C Eintrittstemperatur
Max. Nenninhalt TWE: 200 Liter
Ansprechdruck: Werksseitig: 10 bar
Medium: Trinkwasser
Bauteilprüf-Nr.: TÜV-SV-20-545-DN-W-p
Einbaulage: beliebig
Durchflussleistung: DN 15: 2,0 m³/h bei ?p 1,0 bar
ABP-Nr.: PA-IX 1794/I

Nenndurchmesser: DN 15
Anschluss: Außengewinde
Max. Boilerkapazität: 75
Ausführungsform: ohne Mischbatterie
Druckstufe Artikel: PN 10
Oberflächenschutz: unbehandelt
Mit Kupplungen: Nein
Mit Quetschset: Nein
Mit Siphon: Nein
Austauschbare Umkehrklappe: Nein
Verschlusshahn: Nein

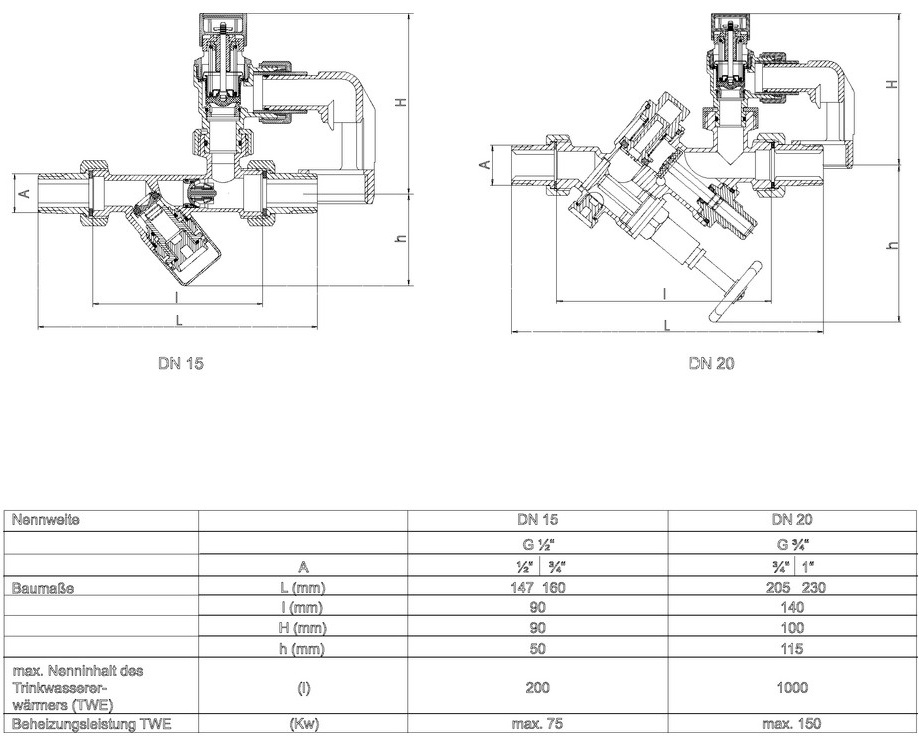

Länge Anschluss 1: 147
Arbeitslänge Anschluss 1: 90
KIWA-Prüfsiegel: Ja
Nenndurchmesser: DN 15
Anschluss: Außengewinde
Max. Boilerkapazität: 75
Ausführungsform: ohne Mischbatterie
Druckstufe Artikel: PN 10
Oberflächenschutz: unbehandelt
Mit Kupplungen: Nein
Mit Quetschset: Nein
Mit Siphon: Nein
Austauschbare Umkehrklappe: Nein
Verschlusshahn: Nein
Länge Anschluss 1: 147
Arbeitslänge Anschluss 1: 90
KIWA-Prüfsiegel: Ja
