Bei wärme24 kaufen Sie sicher und günstig Heizkörper, in der Ausführung als Flachheizkörper, Plattenheizkörper, Designheizkörper, Röhrenradiator, Badheizkörper, Konvektor oder Heizwand. Doch was sind die Unterschiede? Beziehungsweise welche Heizkörper-Variante passt zu Ihren Anforderungen?

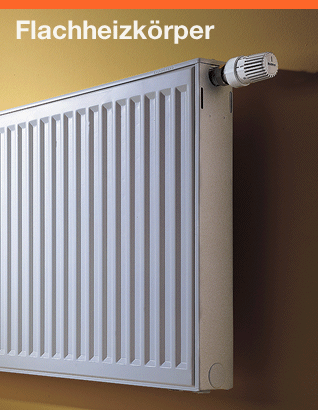

Flachheizkörper

Plattenheizkörper oder Flachheizkörper bestehen aus einer oder mehreren glatten oder profilierten Stahlblech-Platten, weshalb eigentlich Plattenheizkörper die zutreffendste Bezeichnung wäre. Im allgemeinen Sprachgebrauch werden diese Wohnraumheizkörper jedoch als Flachheizkörper bezeichnet, da diese eine wesentlich geringere Bautiefe aufweisen, als die in der Vergangenheit gebräuchlichen Gliederheizkörper.

Der Aufbau der Flachheizkörper

Wenn man vor einen Flachheizkörper steht, sieht man gewöhnlich nur die Frontplatte des Heizkörpers. Wenn es sich um einen sogenannten mehrlagen Heizkörper handelt, sind auf der Rückseite der Platten zur Erhöhung der Wärmeabgabe Konvektionsbleche oder Konvektionslamellen angebracht. Zwei oder drei Platten können hintereinander angeordnet und zu einem Heizkörper verbunden werden, man spricht dann von zwei- oder dreilagigen Flachheizkörpern. Die Konvektionsbleche sind dann jeweils zwischen den Platten angeordnet und man erkennt diese, wenn von oben in den Heizkörper geschaut wird.

Die Typen-Bezeichnung von Flachheizkörpern

Die Typenbezeichnung gibt darüber Auskunft, wieviele Platten und Reihen von Konvektionsbleche im Heizkörper verbaut sind. So beschreibt ein Heizkörper Typ 10 einen Plattenheizkörper mit 1 (Front-) Platte und 0 Reihen Konvektionsbleche. Dementsprechend weist ein Plattenheizkörper Typ 11, 1 (Front-) Platte und 1 Reihe Konvektionsbleche auf, wobei die Konvektionsbleche hinter der Frontplatte angeordnet sind.Diese Namensgebung wird bei Plattenheizkörper fortgesetzt bis zum Typ 33. Wir machen dies nun einmal in Kurzform:

Typ 10 : Besteht aus 1 (Front-) Platte und 0 Reihen Konvektionsblechen, die Bautiefe beträgt hier gewöhnlich rund 6 cm

Typ 11 : Besteht aus 1 (Front-) Platte und 1 Reihe Konvektionsblechen, die Bautiefe beträgt hier gewöhnlich rund 6,5 cm

Typ 20 : Besteht aus 2 Platten und 0 Reihen Konvektionsblechen, diese Ausführung wird als "Hygieneheizkörper" bezeichnet.

Typ 21 : Besteht aus 2 Platten und 1 Reihe Konvektionsblechen, die Bautiefe beträgt hier gewöhnlich rund 7 cm

Typ 22 : Besteht aus 2 Platten und 2 Reihen Konvektionsblechen, die Bautiefe beträgt hier gewöhnlich rund 10 cm

Typ 30 : Besteht aus 3 Platten und 0 Reihen Konvektionsblechen, diese Ausführung wird als "Hygieneheizkörper" bezeichnet.

Typ 33 : Besteht aus 3 Platten und 3 Reihen Konvektionsblechen, die Bautiefe beträgt hier gewöhnlich rund 15 cm

Wie Flachheizkörper funktionieren

Im Heizbetrieb zirkuliert im Inneren der Heizplatten das Heizwasser und gibt seine Wärme an die Platten ab. Diese erwärmen sich allmählich und geben die Wärme in Form von Strahlungswärme an den Raum ab. Die Konvektionsbleche die ebenfalls durch das Heizwasser in den Platten erwärmt werden, geben Konvektionswärme an den Raum ab. Hat das Heizwasser seine Wärme abgegeben, strömt es abgekühlt zurück zum Heizkessel und wird dort wieder erwärmt.

Strahlungswärme wird von Menschen gewöhnlich als angenehm empfunden. Wenn Sie das Gesicht an einem sonnigen Tage Richtung Sonne halten, erwämt sich die Haut angenehm. Konvektionswärme wird von Menschen nicht durchweg als angenehm empfunden und entspricht sinnbildlich einem Fön der in das Gesicht gehalten wird.

Einlagige, Typ 10 Flachheizkörper geben den größten Teil (bis ca. 90 %) der Wärme durch Wärmestrahlung ab. Mit zunehmend grösser werdender Typenbezeichnung, also je mehr Platten und Konvektionsbleche hintereinander angeordnet sind, nimmt der Strahlungsanteil ab und der Konvektionsanteil nimmt zu. Daher sollten Plattenheizkörper möglichst „flächig“ gewählt werden, denn je größer die sichtbare Fläche der Frontplatte ist, desto größer ist auch die Wärmeabgabe durch die angenehme Wärmestrahlung. Bei den Heizplatten mit Lamellen beträgt der Konvektionsanteil über 60%. Diese Tatsache ist bei der Planung zu beachten.

Die aussenliegenden Platten der Heizkörper lassen sich leicht reinigen. Die innenliegenden Konvektionsbleche, die die zu erwärmende Luft auf der Unter- oder Bodenseite "ansaugen", verschmutzen mehr und können nur recht aufwendig durch spezielle Bürsten gereinigt werden. Durch die aufsteigende warme Luft werden Schmutz- und Staubpartikel durch den Heizkörper geführt und nachfolgend im Raum verwirbelt, weshalb Allergiger oder Krankenhäuser auf Flachheizkörper mit Konvektionsblechen verzichten. Hier müssen dann die zuvor beschriebenen Hygienheizkörper zum Einsatz kommen oder andere Heizkörper-Ausführungen, wie z.B. Röhrenradiatoren.

Die Auswahl von Flachheizkörper

Flachheizkörper werden gewöhnlich anhand der benötigten Heizleistung, der Heizkörpergrösse und der Anzahl der zu installierenden Heizkörper für die jeweiligen Räume ausgewählt. Wenn beispielsweise in einen Raum ein Heizkörper installiert werden soll, der durch die vorhandene Nische eine Bauhöhe von 60cm und eine Baulänge von 140cm vorgegeben bekommen hat, muss nun noch die Wärmeleistung geprüft werden, welche je nach Auswahl der Systemtemperaturen recht unterschiedlich ist.

Die sogenannten Systemtemperaturen beschreiben die Vorlauftemperatur des Heizungswasser (das in den Heizkörper einströmende Wasser), die Rücklauftemperatur des Heizungswassers (das aus den Heizkörper ausströmende Wasser) bei einer Raumtemperatur von 20°C. Die sogenannte Norm-Wärmeleistung von Heizkörpern wird damit bei den Systemtemperaturen Vorlauftemperatur 75°C / Rücklauftemperatur 65°C / Raumtemperatur 20°C ermittelt. Diese Normwärmeleistung wird im Labor ermittelt und dient nur der Vergleichbarkeit der Heizkörper untereinander, damit eben keine "Äpfel mit Birnen" verglichen werden. In der Realität kommen diese Systemtemperaturen so gut wie nicht vor.

Bei Sanierungen von einzelnen Heizkörper in Altbauten kann die Heizkörperleistung bei den Systemtemperaturen 70 / 55 / 20°C zur Diemnsionierung herangezogen werden. In Neubauten oder der kompletten Sanierung kann / sollte mit den Systemtemperaturen 55 / 45 / 20°C ausgelegt werden.

Die Vorteile von Flachheizkörpern

• Viele verschiedenen Größen erhältlich
• Günstige Anschaffungskosten
• Die Oberfläche lässt sich leicht reinigen
• Verhältnismäßig einfache Montage
• Bieten dank zahlreicher Varianten individuelle Gestaltungsmöglichkeiten

• Konvektionsbleche lassen sich nur schwer reinigen
• Sie können Gerüche verursachen und Staub aufwirbeln
• Spitzere Kanten, was z.B. in Kinderzimmern berücksichtigt werden sollte


Dies sind nur einige besondere Eigenschaften der Flachheizkörper. Es lohnt sich also, diese einmal näher zu betrachten. In unserem Shopbereich für Flachheizkörper finden Sie vier Hersteller mit einer wirklich grosse Anzahl an formschönen Wohnraumheizkörpern.

Röhrenradiatoren

Röhrenradiatoren werden von unseren Kunden entweder als hochmodern oder sehr altmodisch wahrgenommen. Die Ursache hierfür ist die Ausführung, die an die Gliederheizkörper der 50er und 60er Jahre erinnert.Röhrenradiatoren bestehen aus Säulen und Gliedern. Die Säulen geben Auskunft über die Tiefe des Heizkörpers, da hier von 2 bis 6 senkrechte Rohrleitungen, also Säulen hintereinander angeordnet sind.

2-Säuler: Bestehen aus zwei hintereinander angeordnete Säulen und geben dem Radiator eine Bautiefe von ca. 6,5cm

3-Säuler: Bestehen aus zwei hintereinander angeordnete Säulen und geben dem Radiator eine Bautiefe von ca. 10,5cm

4-Säuler: Bestehen aus zwei hintereinander angeordnete Säulen und geben dem Radiator eine Bautiefe von ca. 14,5cm

5-Säuler: Bestehen aus zwei hintereinander angeordnete Säulen und geben dem Radiator eine Bautiefe von ca. 18,5cm

6-Säuler: Bestehen aus zwei hintereinander angeordnete Säulen und geben dem Radiator eine Bautiefe von ca. 22,5cm

Je mehr Säulen ein Radiator also hat, desto dicker oder tiefer ist er und je mehr Heizleistung hat der Röhrenradiator.

Die Länge der Radiatoren ergibt sich dann aus der Anzahl der Glieder. Ein Glied besteht immer einer Reihe von Säulen und ist ca. 4,5cm lang. EIn Röhrenradiator mit einer Länge von 90cm hat dann 20 Glieder (20 x 4,5cm pro Glied = 90cm). Genau genommen ist der Röhreradiator dann jedoch 92,5cm lang, da das erste und letzte Glied Anschluss-Stopfen eingeschraubt bekommt, wo die Rohre und die Entlüftungsstopfen an- bzw. eingeschraubt werden. Diese Anschlussstopfen bauen ca. 1,25 cm auf, so dass sich eine zusätzliche Länge von 2,5 cm ergibt für die zwei Anschlussstopfen ergibt.

Theoretisch können unendlich viele Glieder hintereinander geschweist werden, so dass unendlich lange Radiatoren möglich wären. In der Praxis werden die Radiatoren jedoch durch die Fertigungs- und Lackierstrassen in den Industriewerken und den Transportkapazitäten der Speditions-LKW auf ca. 300cm begrenzt.Möchte man dann längere Röhrenradiatoren verbauen, z.B. einen 6m langen Radiator, können 2 Radiatoren mit jeweils 3m auf der Baustelle zusammen genippelt werden.

Genauso verhält es sich mit den Anschlussvariationen. Wenn Flachheizkörper 4 oder 6 Anschlussarten - an denen die Rohrleitungen angeschlossen werden - aufweisen, sind bei Röhrenradiatoren 20 Anschlussarten ohne Weiteres möglich.

Die Vorteile von Röhrenradiatoren

• Nahezu unendliche Variationsmöglichkeit in der Ausführung
• Gute Renigungsmöglichkeiten, z.B. für Menschen die unter Allergien leiden sehr interessant.
• Keine, bzw. wenige scharfen Kanten und Ecken, z.B. für den Einsatz in Kinderzimmern.
• Wenige, bzw. keine Teile die defekt werden oder verloren gehen können, bescheren den Röhrenradiatoren eine wesentlich längere Lebendsdauer.
• Ausgeglicheneres Verhältnis zwischen konvektiver Wärmeabgabe und Strahlungswärme, was für eine Plus an Behaglichkeit sorgt.

Die Nachteile von Röhrenradiatoren

• Höhere Stückpreise, da jeder Radiator individuell gefertigt wird.
• Gewöhnlich längere Lieferzeiten, da die Vielzahl an Variationen nur begrenzt im Lager vorgehalten werden können.
• Keine Artikelrückgaben - z.B. beim Onlinekauf - aufgrund der individuellen, auftragsbezogenen Fertigung.

Dies sind nur einige besondere Eigenschaften der Röhrenradiatoren. Es lohnt sich also, diese einmal näher zu betrachten. In unserem Shopbereich für Röhrenradiatoren finden Sie drei Hersteller mit einer wirklich grosse Anzahl an bereits vorkonfigurierten Radiatoren.

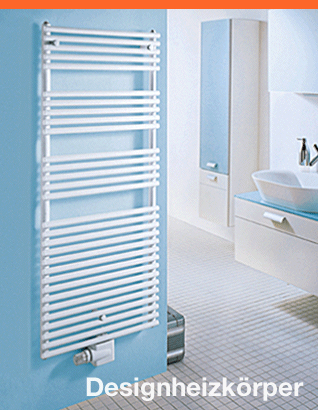

Bad- und Designheizkörper

Badheizkörper und Designheizkörper? Sie wundern sich sicherlich, dass Badheizkörper und Designheizkörper in einem Zuge genannt und bei uns in einer Kategorie zusammengefasst werden. Doch tatsächlich ist Trennung hier gar nicht so scharf, sondern häufig verläuft die Zuteilung zu der einen oder der anderen Gruppe ziemlich fliessend.

Heutige Badezimmer sind weit, weit von den reinen Waschräumen der 40er, 50er und 60er Jahre entfernt. Zu Beginn der 70er Jahre des vorigen Jahrhunderts zogen Moden und neue Einrichtungsideen in unsere Bäder ein und ehemals reine Wärmekörper rundeten das Bild von einem schönen Bad, in dem man sich wohfühlt, elegant ab.

Und so wird auch heute, neben den praktischen Aspekten eines Badheizkörpers, z.B. zur Handtuchaufnahme und Handtuchtrocknung besonderen Wert auf Formschönheit gelegt. Und dies führt dann dazu, dass Sie moderne Badheizkörper ebenso in den Küchen oder Wohnbereich integrieren können, und umgekehrt.

Das z.T. begrenzte Platzangebot in den Bädern führt dann noch dazu, dass auch hier eine grosse Variationsbreite bei der Auswahl der Höhe, der Länge und der Tiefe des Badheizkörpers benötigt wird. In unserem diesbezüglichen Shopbereich finden Sie deshalb eine grosse Auswahl an Herstellern und Typen, so dass sicherlich ein passender Badheizkörper, oder eben Designheizkörper, für Sie dabei sein sollte.

Konvektoren

Der Name sagte es bereits, hier steht die sogenannte konvektive Wärmeabgabe im Vordergrund. Die konvektive Wärmeabgabe erfolgt in Heizkörpern durch eine Vielzahl von Blechen, an denen die Luft erwärmt wird. Diese Art der Lufterwärmung erfolgt schnell und erfordert nur einem geringen Platzbedarf, womit wir zum herausstechenden Vorteil der Konvektoren kommen.

Konvektoren kommen zumeist dort zum Einsatz, wo eine grosse Heizleistung bei gleichzeitig geringen (Heizkörper-)Abmessungen benötigt wird. Der häufigste Einsatzort sind deshalb Ladenlokale und Wohnräume mit grossen Fensterflächen. In den Ladenlokalen möchte man die angebotenen Artikel nicht durch einen Heizkörper verdecken und in Wohnräumen mit grossen, vielleicht bodentiefen Fenstern, soll der Blick von Heizkörpern nicht verstellt werden.

In unserem Shopbereich bieten wir eine Vielzahl an Konvektoren von verschiedenen Herstellern an, welche kompakte Abmessungen in Bezug auf die Höhe aufweisen. Konvektoren bieten wir transportbedingt nur bis zu einer Länge von 3 Metern an.
